АВТОМАТИКА ДЛЯ СИСТЕМ ВЕНТИЛЯЦИИ
И КОНДИЦИОНИРОВАНИЯ
КАТАЛОГ
(04)

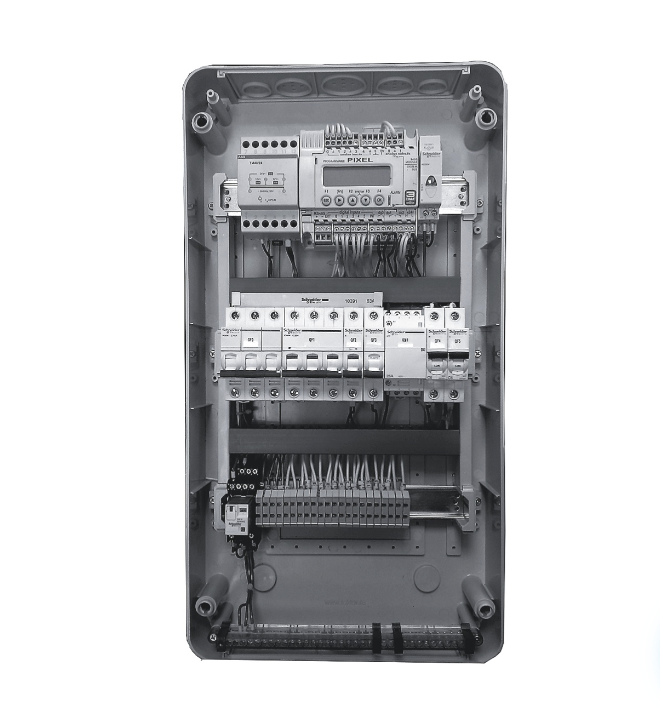

Блок управления SBU
Блок управления SBU предназначен для управления работой систем вентиляции (центральными кондиционерами, канальными приточными установками, канальными вентиляторами, тепловыми завесами), применяется для комплексной защиты и управления системами вентиляции с водяным калорифером (нагрев), электрическим калорифером, водяным/фреоновым охлаждением или рециркуляцией.
В корпусе блока управления объединены:
• силовая часть: предназначена для управления сервоприводами воздушных клапанов, вентиляторами и циркуляционными насосами;
• управляющая часть: предназначена для управления автоматикой и защиты силовой части.
Изготавливается в навесном корпусе настенного исполнения:
• корпуса модульные пластиковые навесные c прозрачной крышкой компании Tekfor, степень защиты — IP65 при закрытой крышке и IP45 при открытой крышке;
• корпуса модульные металлические навесные, степень защиты — IP31 (IP54) при закрытой крышке.
Все элементы управления и индикации расположены:
• за прозрачной крышкой (пластиковые корпуса);
• на передней дверце блока (металлические корпуса).
Силовая часть блока состоит из автоматических выключателей, контакторов, реле, cветосигнальных индикаторов и клемм. В зависимости от заказанной вами конфигурации системы вентиляции, мы можем реализовать любые ваши проекты на свободно программируемом контроллере. В управлении всеми системами вентиляции используются контроллеры компаний Segnetics (Pixel), Zentec. Блоки управления SBU собираются на элементной базе IEK®.
Питание шкафов управления — 220В АС (+10%/-10%) 50 Гц с заземляющим проводом или 380 В АС (+10%/–10%) 50 Гц с нейтралью и заземляющим проводом в зависимости от модификации. Диапазон рабочих температур окружающей среды — от +5 до +40°С. Относительная влажность в помещении — 95%. Управляющие блоки предназначены для установки внутри помещений, в непыльной, сухой среде без химических веществ. Все блоки управления производства изготовлены на основе требований ТУ4862-002-68121117-2013.
В корпусе блока управления объединены:
• силовая часть: предназначена для управления сервоприводами воздушных клапанов, вентиляторами и циркуляционными насосами;
• управляющая часть: предназначена для управления автоматикой и защиты силовой части.
Изготавливается в навесном корпусе настенного исполнения:
• корпуса модульные пластиковые навесные c прозрачной крышкой компании Tekfor, степень защиты — IP65 при закрытой крышке и IP45 при открытой крышке;
• корпуса модульные металлические навесные, степень защиты — IP31 (IP54) при закрытой крышке.
Все элементы управления и индикации расположены:
• за прозрачной крышкой (пластиковые корпуса);
• на передней дверце блока (металлические корпуса).
Силовая часть блока состоит из автоматических выключателей, контакторов, реле, cветосигнальных индикаторов и клемм. В зависимости от заказанной вами конфигурации системы вентиляции, мы можем реализовать любые ваши проекты на свободно программируемом контроллере. В управлении всеми системами вентиляции используются контроллеры компаний Segnetics (Pixel), Zentec. Блоки управления SBU собираются на элементной базе IEK®.
Питание шкафов управления — 220В АС (+10%/-10%) 50 Гц с заземляющим проводом или 380 В АС (+10%/–10%) 50 Гц с нейтралью и заземляющим проводом в зависимости от модификации. Диапазон рабочих температур окружающей среды — от +5 до +40°С. Относительная влажность в помещении — 95%. Управляющие блоки предназначены для установки внутри помещений, в непыльной, сухой среде без химических веществ. Все блоки управления производства изготовлены на основе требований ТУ4862-002-68121117-2013.
Диспетчеризация

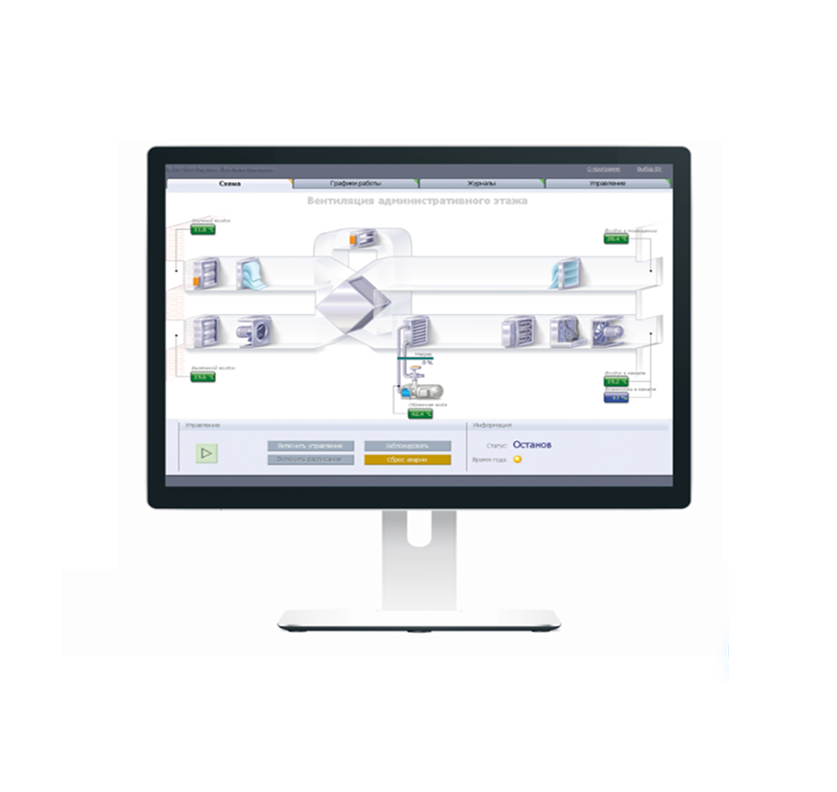

Все блоки управления производства СВОК, собранные на базе контроллеров Segnetics, имеют возможность сетевого подключения к рабочему месту диспетчера по средствам интерфейса RS485, протокола ModBus RTU и программы диспетчеризации AutoSCADA, а также могут быть интегрированы в программу диспетчеризации другой, уже работающей системы. Контроллер Segnetics (Pixel) поддерживает работу с сетевыми модулями Ethernet и LON. AutoSCADA — это программа, позволяющая осуществлять мониторинг работы вентиляционной установки, отслеживать изменения текущих значений контролируемых параметров, дистанционно управлять вентиляционной установкой.
Элементы автоматики
Канальный датчик температуры
Для измерения температуры к блокам управления подключаются датчики SVOK S.K. на базе термочувствительных элементов с характеристикой PT-1000 (или аналог). Устанавливается в воздуховод и используется для измерения температуры приточного, вытяжного и наружного воздуха. Крепится в воздуховоде. Для крепления датчика в стенке воздуховода в комплекте поставляется монтажный фланец с фиксирующим винтом. Клеммная коробка датчика выполнена из ударопрочного пластика. Чувствительный резистивный элемент размещается в гильзе из нержавеющей стали.
Датчик температуры воды
Имеется два вида датчиков: накладной и погружной. Накладной датчик применяется для контроля температуры воды на выходе из теплообменника. Крепится на коллекторе обратной воды при помощи специального хомута SVOK S.N. PT-1000 (или аналог). Погружной датчик применяется для контроля температуры воды на выходе из теплообменника. Устанавливается непосредственно в коллектор обратной воды SVOK S.POg PT-1000 (или аналог).
Датчик температуры наружного воздуха
При монтаже датчика наружной температуры, рекомендуется установка на северной или восточной стороне зданий, для исключения влияния солнечного света на точность показаний. Не рекомендуется установка над окнами, дверьми и т.п. Клеммная коробка датчика выполнена из ударопрочного пластика. Автоматический переход зима/лето. SVOK PT-1000 (или аналог).
Датчик температуры в помещении
При монтаже датчика следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.). SVOK S.P.PT-1000 (или аналог).
Капиллярный термостат
К управляющим блокам для защиты от замерзания по воздуху подключается капиллярный термостат. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя (фреоновый охладитель). Термостаты имеют две модификации и различаются длиной капиллярной трубки (2–6 метров). KP61 реле температуры с капиллярной трубкой 6м. К управляющим блокам для защиты от замерзания по воздуху подключается капиллярный термостат. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя (фреоновый охладитель). Термостаты имеют две модификации и различаются длиной капиллярной трубки (2–6 метров). KP61 реле температуры с капиллярной трубкой 6м.
Реле дифференциального давления
Реле дифференциального давления подключается к блокам управления для сигнализации засорения воздушного фильтра и давления вентилятора (обрыв ремня). SVOK DPS-500.
Для измерения температуры к блокам управления подключаются датчики SVOK S.K. на базе термочувствительных элементов с характеристикой PT-1000 (или аналог). Устанавливается в воздуховод и используется для измерения температуры приточного, вытяжного и наружного воздуха. Крепится в воздуховоде. Для крепления датчика в стенке воздуховода в комплекте поставляется монтажный фланец с фиксирующим винтом. Клеммная коробка датчика выполнена из ударопрочного пластика. Чувствительный резистивный элемент размещается в гильзе из нержавеющей стали.
Датчик температуры воды
Имеется два вида датчиков: накладной и погружной. Накладной датчик применяется для контроля температуры воды на выходе из теплообменника. Крепится на коллекторе обратной воды при помощи специального хомута SVOK S.N. PT-1000 (или аналог). Погружной датчик применяется для контроля температуры воды на выходе из теплообменника. Устанавливается непосредственно в коллектор обратной воды SVOK S.POg PT-1000 (или аналог).
Датчик температуры наружного воздуха
При монтаже датчика наружной температуры, рекомендуется установка на северной или восточной стороне зданий, для исключения влияния солнечного света на точность показаний. Не рекомендуется установка над окнами, дверьми и т.п. Клеммная коробка датчика выполнена из ударопрочного пластика. Автоматический переход зима/лето. SVOK PT-1000 (или аналог).
Датчик температуры в помещении
При монтаже датчика следует выбирать место расположения с таким расчетом, чтобы исключить влияние источников тепла (например, радиаторов отопления, прямого солнечного света) и избегать установки в местах с низкой естественной конвекцией (ниши, углы и т.п.). SVOK S.P.PT-1000 (или аналог).
Капиллярный термостат
К управляющим блокам для защиты от замерзания по воздуху подключается капиллярный термостат. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя (фреоновый охладитель). Термостаты имеют две модификации и различаются длиной капиллярной трубки (2–6 метров). KP61 реле температуры с капиллярной трубкой 6м. К управляющим блокам для защиты от замерзания по воздуху подключается капиллярный термостат. Трубка капиллярного термостата крепится непосредственно за водяным нагревателем равномерно по всему периметру водяного воздухонагревателя (фреоновый охладитель). Термостаты имеют две модификации и различаются длиной капиллярной трубки (2–6 метров). KP61 реле температуры с капиллярной трубкой 6м.
Реле дифференциального давления
Реле дифференциального давления подключается к блокам управления для сигнализации засорения воздушного фильтра и давления вентилятора (обрыв ремня). SVOK DPS-500.
